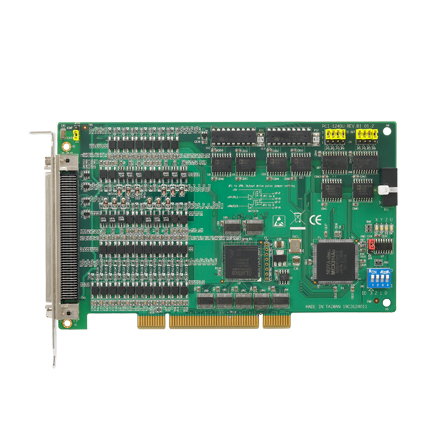

PCI-1240U
4軸通用PCI步進/脈沖伺服電機運動控制卡
Main Features
  • 獨立的4軸運動控制
  • 手輪和慢進功能
  • 2/3軸線性插值功能
  • 2軸圓弧插補功能
  • 連續插補功能
  • 可編程T/S曲線加速/減速
  • 每軸高達4MPPS輸出
  • 兩種脈沖輸出類型: 加/減或脈沖/方向
  • 每軸1MHz的編碼器輸入
  • 兩種編碼器脈沖輸入類型: A/B相位或加/減
  • 恒速控制
  • 位置管理和軟件行程開關功能
  • BoardIDTM開關
     數據表(PDF)    技術資料下載
  規格表
PCI-1240U-B2E
General Power Consumption Typical: 5 V @ 850 mA; Max.: 5 V @ 1 A
Connector 1 x 100-pin SCSI Female Connector
Temperature (Operating) 0 ~ 60°C (32 ~ 140°F)
Humidity 5 ~ 95% RH, non-condensing (IEC 68-2-3)
Temperature (Storage) -20 ~ 85°C (-4 ~ 185°F)
Bus Universal PCI V2.2
Dimensions 175 x 100 (6.9" x 3.9")
Encoder Interface Isolation Protection 2,500 VDC
Input Type Quadrature (A/B phase) or up/down
Input Range 5~25 V
Max. Input Frequency 1 MHz
Axes Linear Interpolation V
2-axis Circle V
Interpolation
Number of Axes 4
Advanced Function Servo On Output Channels 4
Advanced Functions General Purpose 16
DO Channels
General Purpose 12
DI Channels
Pulse Type Motion Control Motor Driver Support Servo/stepping
Interpolation 2-axis linear, 3-axis linear, 2-axis circular
